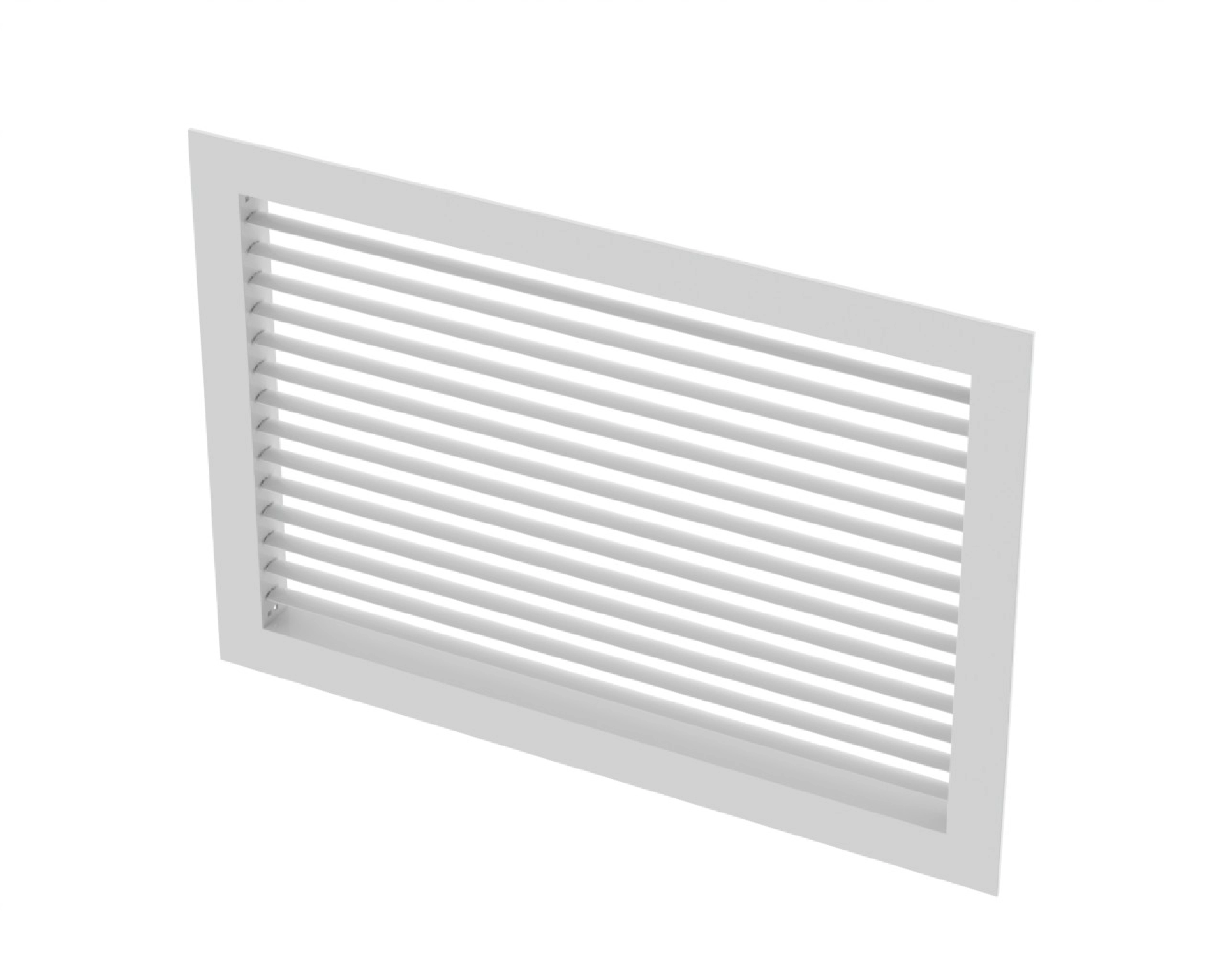

RA192LW — Horizontal/Vertical Lever Operated Multi-Shutter Valve

Extruded aluminum construction
Single row of individually adjustable horizontal face bars
Pivoted bars for easy positive setting
Lever-operated, multi-shutter valve
Bright White or Satin Anodized finish
Flat frame option standard, stocked as current
Damper depth is slightly greater (1/4”), where applicable
Also available in special order Z-Frame

Available sizes (inches)

	Height
Width		6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36
	4	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
	5	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
	6	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
	8		•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
	10			•	•	•	•	•	•	•	•	•	•	•	•	•	•
	12				•	•	•	•	•	•	•	•	•	•	•	•	•
	14					•	•	•	•	•	•	•	•	•	•	•	•
	16						•	•	•	•	•	•	•	•	•	•	•
	18							•	•	•	•	•	•	•	•	•	•
	20								•	•	•	•	•	•	•	•	•
	22									•	•	•	•	•	•	•	•
	24										•	•	•	•	•	•	•
	26											•	•	•	•	•	•
	28												•	•	•	•	•
	30													•	•	•	•
	32														•	•	•
	34															•	•
	36																•
